问题描述

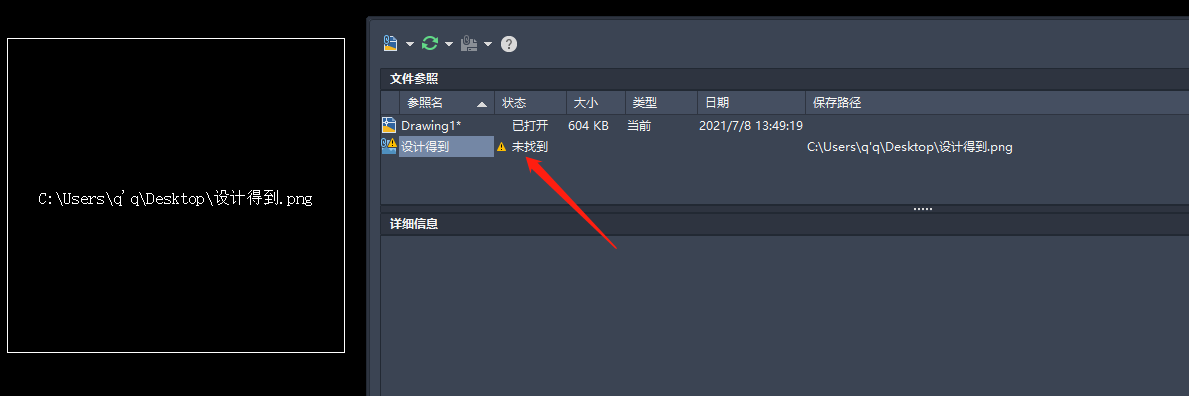

在绘制施工图时，经常会使用到图片参照的形式，常规的外部参照图片，如果不绑定图片，发给别人 CAD 的时候，参照的图片会发生丢失的情况。
解决方法

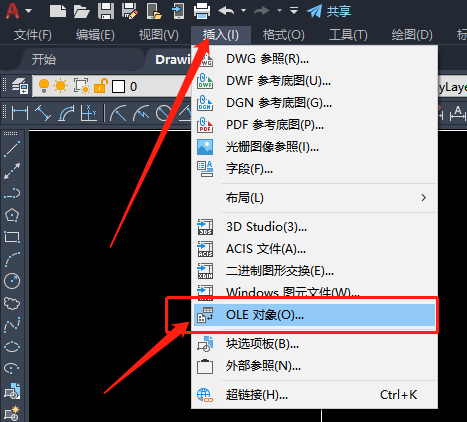

1、在 CAD 面板 —— 插入 —— 找到 OLE 对象。

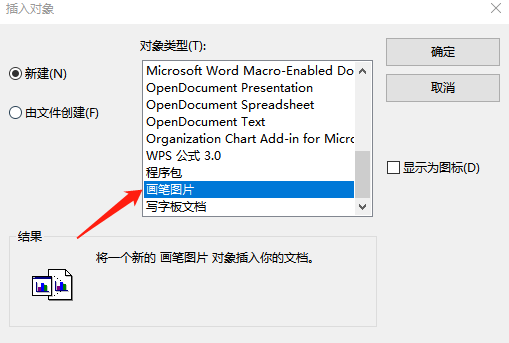

2、选择 —— 画笔图片。

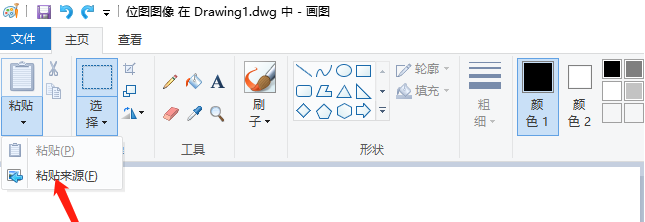

3、选择 —— 粘贴来源。

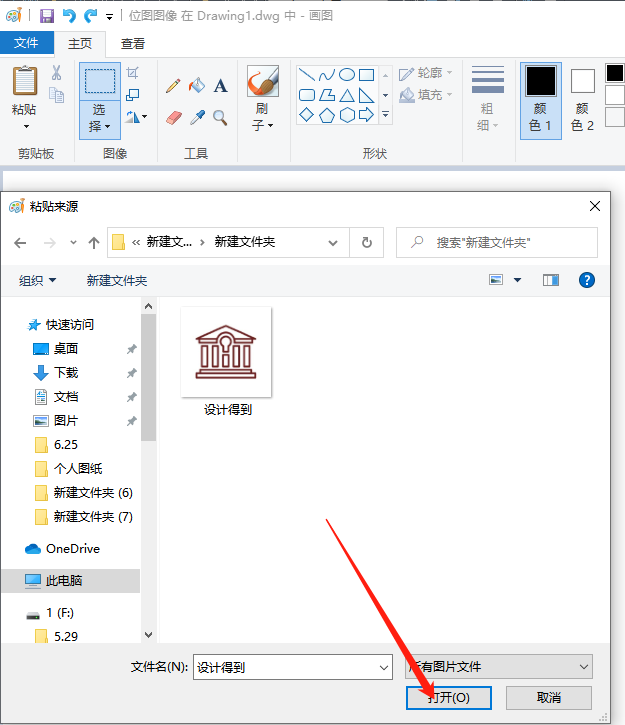

4、找到图片位置，打开图片。

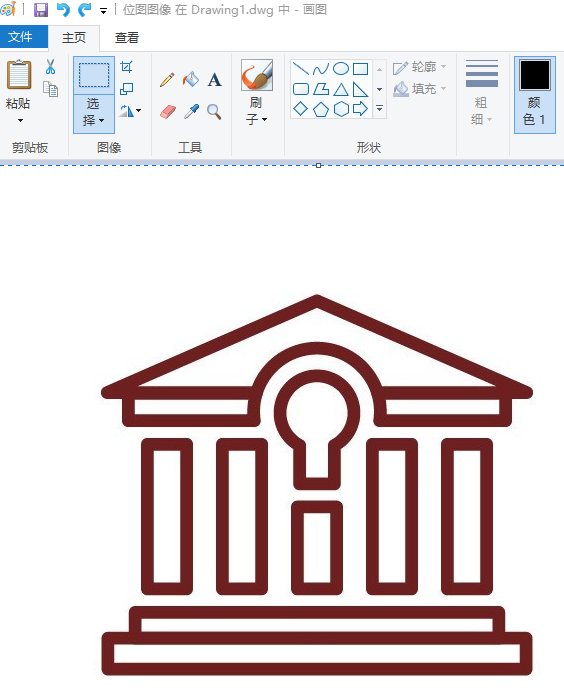

5、图片插入到当前的界面。
6、关闭当前界面，CAD 界面就加载了图片，图片属于附着在当前 CAD 中，图片就不会再丢失了。
